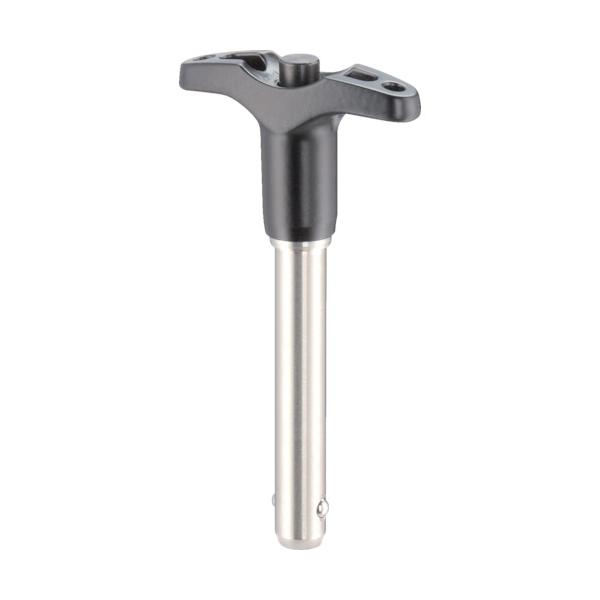

HALDER ボールロックピン セルフロッキング T形手持ち部分付 ピン径10 細工物最大限度厚40 22340.0048

特長●部品や加工品をスピーディに固定、ロック、交換、位置決めします。
●頻繁に着脱を繰り返す箇所に最適です。
●耐食性があります。
●扱いやすい形状のグリップです。
●保持ケーブル（EH22400.別売）用の取付穴が付いています。
●ボタンを押すことによりボールのロックが解除され、離すとロックします。
仕様●せん断強度(kN)：60
●ピン長さ(mm)：40
●ピン径(mm)：10
●寸法(mm)d1：10
●寸法(mm)d2：12.0
●寸法(mm)l1：40
●寸法(mm)l2：9.6
●寸法(mm)l3：35.8
●寸法(mm)l4：26.9
●寸法(mm)l5：51.5
●寸法(mm)l6：15.8
●取付穴H11：10
●セルフロック機能
●穴の公差はＨ１１
●使用温度範囲：-30～150℃
●T型グリップ付
用途●調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
●部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。
材質・仕上げ●ピン部：ステンレス鋼 1.4305（SUS303相当）
●グリップ部：アルミニウム、黒（RAL9005相当）
●バネ：ステンレス鋼
●押しボタン：ステンレス鋼、黒
●グリップ部：アルミニウム（RAL9005相当）
●バネ：ステンレス鋼
●押しボタン：ステンレス鋼
重量55g
生産国ドイツ
型番●型番：22340.0048
商品コード●商品コード：8488007
※お問い合わせの際はこちらの商品コードをお伝えください
